Planos oblíquos: quando e por que sair dos eixos
Axial, coronal e sagital resolvem a maior parte dos casos. Mas a anatomia nem sempre é alinhada aos eixos — e é aí que o corte oblíquo mostra o que nenhum plano ortogonal consegue.
Um plano oblíquo é um corte angulado: em vez de seguir os eixos padrão do corpo, ele se inclina para acompanhar uma estrutura específica. Quando a estrutura está “torta” em relação aos eixos, é o oblíquo que a coloca inteira em uma única imagem.
Quando vale sair dos eixos
Sempre que uma estrutura importante está angulada e nenhum plano ortogonal a captura por completo. Exemplos comuns: o trajeto de um vaso, o eixo longo de um órgão, um forame ou um canal que corre em diagonal. Num plano axial, essas estruturas aparecem “fatiadas” em vários cortes; no oblíquo certo, aparecem de ponta a ponta.
Como o plano é definido

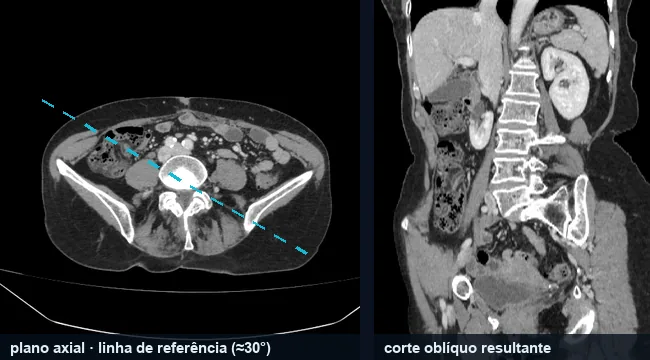

Na reconstrução multiplanar, você define o oblíquo indicando a orientação desejada — normalmente por pontos ou por uma linha de referência sobre a anatomia. O software então reformata o volume ao longo daquele ângulo. Quando é preciso inclinar em dois eixos ao mesmo tempo, fala-se em duplo-oblíquo.
O que você ganha
Duas coisas: ver a estrutura completa em uma imagem (em vez de reconstruir mentalmente a partir de vários cortes) e medir dimensões verdadeiras, já que o corte passa pelo eixo real da estrutura, sem o encurtamento que aparece quando o plano a atravessa em ângulo.
Erros comuns
- Insistir num plano ortogonal quando a estrutura é claramente angulada.
- Medir comprimento num plano que corta a estrutura de viés (dá valor menor que o real).
- Definir o oblíquo sem conferir o resultado nos outros planos.
Pratique agora
No Reconstrutor, use o MPR Oblíquo para criar um corte angulado e acompanhar uma estrutura pelo seu eixo real.
