Anatomia do abdome na TC: fígado, rins e grandes vasos nos três planos
O abdome tem muitos órgãos empilhados em pouco espaço. Aprender o que cada plano resolve melhor é o atalho para navegar o exame sem se perder.
No abdome, fígado, baço, pâncreas, adrenais, rins, aorta e alças intestinais dividem um volume pequeno. Ler bem esse exame é menos decorar cada estrutura isolada e mais saber em que plano cada relação fica óbvia — e ancorar tudo em duas referências estáveis: a coluna no centro-posterior e os grandes vasos logo à frente dela.
Densidade e janela: o pano de fundo
Antes das estruturas, fixe as densidades. Em Unidades Hounsfield (HU), valores típicos, que variam por serviço e equipamento: gordura por volta de -100 a -50, água e bile perto de 0, o parênquima do fígado ~50 a 70, sangue e vasos realçados na fase certa acima de 100, e osso cortical acima de 300. Para separar bem esses tecidos, o abdome usa uma janela de partes moles com nível (WL) por volta de 50 a 60 e largura (WW) de 350 a 400 — de novo, valores típicos. Nessa janela, o fígado e o baço ganham textura, a gordura retroperitoneal contrasta com os órgãos e os vasos realçados saltam. Vale o mesmo hábito do tórax e do crânio: para osso, troca-se para a janela óssea; é o mesmo exame, outra leitura.
Os três planos e o que cada um resolve

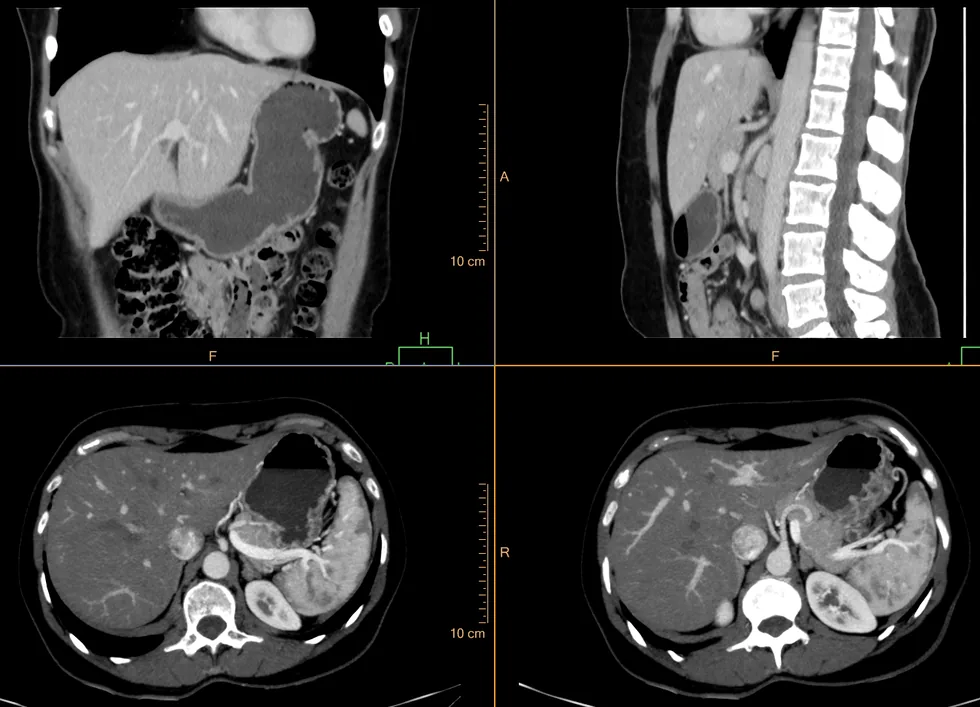

A aquisição volumétrica permite reconstruir (MPR) o mesmo dado nos três planos. Cada um tem uma vocação:
O axial é a base: mostra as relações transversais — direita e esquerda, anterior e posterior. É onde você compara os dois rins, situa a aorta e a veia cava inferior em relação à coluna e segue as alças. O coronal abre a dimensão craniocaudal: é o melhor plano para ver a extensão dos rins de cima a baixo, seguir o sistema coletor e os ureteres descendo até a bexiga, e captar a relação de altura entre os órgãos (por exemplo, o polo superior do rim junto à adrenal). O sagital alinha a aorta em todo o seu trajeto e a coluna vértebra a vértebra — útil para acompanhar o calibre do vaso e as relações com o corpo vertebral e o disco.
Órgãos sólidos: onde ancorar o olhar
O fígado ocupa o hipocôndrio direito e cruza a linha média; identifique os lobos e siga a árvore vascular — as veias hepáticas convergindo para a VCI perto do topo e a veia porta entrando pelo hilo. O baço fica no hipocôndrio esquerdo, posterior ao estômago. O pâncreas atravessa o retroperitônio: a cabeça encaixada na alça duodenal, corpo e cauda apontando para o baço — o plano axial mostra bem esse trajeto oblíquo. As adrenais são pequenas, em forma de Y ou V, acima dos rins; o coronal ajuda a confirmar essa relação de altura. Os rins são retroperitoneais e posteriores; o coronal exibe o parênquima e o sistema coletor — cálices, pelve e o ureter descendo — de ponta a ponta. A vesícula, de conteúdo próximo da água, fica na face inferior do fígado.
Grandes vasos: a aorta, seus ramos e a VCI
À frente da coluna, a aorta abdominal corre à esquerda da linha média e a veia cava inferior à direita. Na fase certa de contraste, ambas realçam e ficam fáceis de seguir. Aprenda os ramos anteriores da aorta na sequência craniocaudal: tronco celíaco (que se divide logo à frente), artéria mesentérica superior (mergulhando para baixo, com a gordura mesentérica ao redor) e, mais abaixo e lateralmente, as artérias renais indo para cada hilo. O plano sagital é o que melhor desenha a saída desses ramos e o calibre da aorta.
| Estrutura | Onde / como reconhecer | Plano que mais ajuda |
|---|---|---|
| Fígado (lobos, veias hepáticas, veia porta) | Hipocôndrio direito; ~50-70 HU; veias hepáticas convergindo à VCI, porta no hilo | Axial (relações) + coronal (extensão) |
| Vesícula biliar | Face inferior do fígado; conteúdo próximo da água (~0 HU) | Axial / coronal |
| Baço | Hipocôndrio esquerdo, posterolateral ao estômago | Axial |
| Pâncreas | Retroperitônio; cabeça na alça duodenal, cauda ao baço | Axial (trajeto oblíquo) |
| Adrenais | Acima dos rins; pequenas, em Y ou V | Coronal (relação de altura) |
| Rins e sistema coletor / ureteres | Retroperitoneais, posteriores; cálices, pelve e ureter descendo | Coronal (craniocaudal) |
| Aorta abdominal e ramos | Anterior e à esquerda da coluna; celíaco, mesentérica sup., renais | Sagital (aorta) + axial (ramos) |
| Veia cava inferior (VCI) | Anterior e à direita da coluna; realça na fase venosa | Axial / sagital |
| Alças intestinais | Preenchem o compartimento peritoneal; conteúdo gasoso e líquido | Axial + coronal |
O contraste muda o que você vê
Muito da anatomia vascular e dos órgãos só aparece bem com contraste iodado, e o que se vê depende da fase — tempos típicos, que variam por protocolo, equipamento e débito de injeção. Na fase arterial (~15-40 s) a aorta e os ramos brilham; a fase portal/venosa hepática (~60-80 s) é a de referência para o parênquima do fígado, com porta e VCI cheias; a fase nefrográfica (~90-100 s) realça o córtex e a medula renais de forma homogênea; e a fase excretora (~3-15 min) opacifica cálices, pelve e ureteres — a hora de ver o sistema coletor, sobretudo no coronal. Reconhecer em que fase o exame foi feito explica por que uma estrutura está clara ou apagada. Detalhes de fases, reações e cuidados renais ficam no artigo de contraste iodado.
Erros comuns
- Trocar aorta e VCI: fixe que a aorta está à esquerda da coluna e a VCI à direita — e que, na convenção radiológica do axial, a aorta aparece à direita da imagem.
- Julgar o realce sem saber a fase — um fígado "pouco realçado" pode ser só a fase arterial.
- Procurar ureteres e a extensão dos rins só no axial, quando o coronal resolve melhor.
- Ler o abdome fora da janela de partes moles (WL ~50-60 / WW ~350-400) e perder contraste entre órgãos e gordura.
- Confundir a cauda do pâncreas com o hilo esplênico por não seguir o trajeto oblíquo entre as fatias.
Pratique agora
No Reconstrutor, abra o estudo de abdome e percorra a mesma região nos planos axial, coronal e sagital: ancore-se na coluna, encontre a aorta e a VCI e siga os rins de cima a baixo.
