MIP, MinIP e VR: além da reconstrução multiplanar

A reconstrução multiplanar (MPR) pega o volume adquirido e mostra um plano por vez — axial, coronal, sagital ou oblíquo. É a base do seu trabalho, mas não é o fim da história. Quando você precisa acompanhar um vaso contrastado, avaliar a árvore brônquica ou entregar uma vista tridimensional, entram as projeções de intensidade (MIP e MinIP) e o volume rendering (VR). Todas dependem de um volume bem adquirido, com voxel isotrópico — o mesmo pré-requisito que faz uma boa MPR.

MIP: o raio pega o voxel mais denso

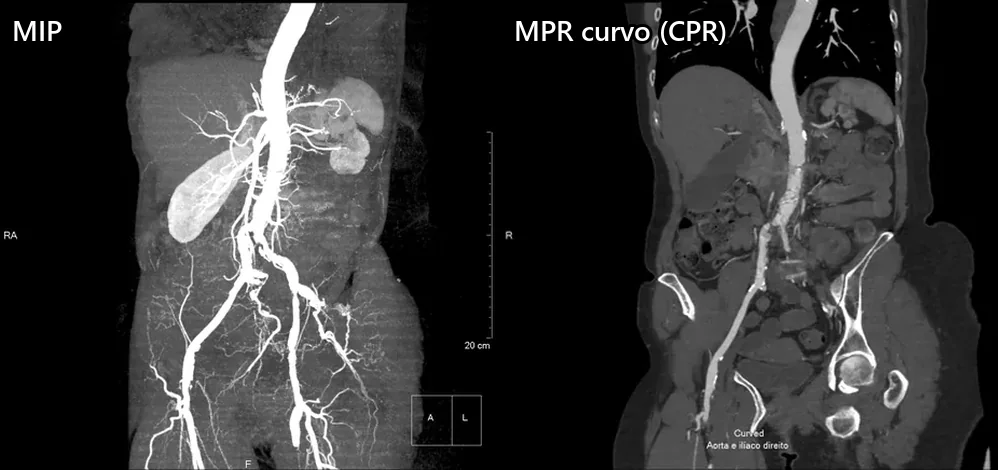

Na MIP (maximum intensity projection), o computador lança raios virtuais através de um bloco do volume — o slab — e, para cada raio, guarda apenas o voxel de maior atenuação (maior HU) no caminho. O resultado realça o que é denso: vasos cheios de contraste iodado, nódulos pulmonares, calcificações. É a técnica de escolha para seguir uma artéria numa angio-TC e para varrer o pulmão atrás de micronódulos, porque o vaso ou o nódulo "vencem" o parênquima ao redor.

O preço da MIP é perder profundidade. Como só sobra o pixel mais brilhante de cada raio, você não enxerga o que está na frente ou atrás — a imagem achata as relações espaciais. Pior: uma estrutura muito densa domina o raio inteiro. Um fragmento de osso ou uma calcificação sobreposta "apaga" o vaso logo atrás dele, porque tem HU maior. Por isso é comum aplicar MIP sobre um slab fino e posicionado, ou remover o osso antes, em vez de projetar o volume inteiro de uma vez.

MinIP: o raio pega o voxel menos denso

A MinIP (minimum intensity projection) é o espelho: cada raio guarda o voxel de menor atenuação. Ela realça o que é escuro — ar e estruturas de baixa densidade. Na prática, serve para a árvore traqueobrônquica, para avaliar áreas de enfisema e aprisionamento aéreo, e para vias aéreas em geral. As mesmas ressalvas valem: sem noção de profundidade e sensível a artefatos, agora do lado do preto — uma bolha de ar fora do lugar pode enganar.

Slab thickness: o controle que muda tudo

MIP e MinIP quase nunca são aplicadas ao volume inteiro. Você define a espessura do slab — o quanto de volume cada raio atravessa — e desliza esse bloco pela anatomia. Slab fino (poucos milímetros) preserva relação espacial e reduz sobreposição, bom para separar um vaso de estruturas vizinhas. Slab grosso projeta um trecho maior de vaso ou de pulmão numa só imagem, à custa de mais superposição e mais chance de uma estrutura densa (na MIP) ou de ar (na MinIP) contaminar o resultado. Ajustar o slab é o principal recurso para tirar proveito da projeção sem cair nas armadilhas.

VR, SSD e MPR curvo

O VR (volume rendering) não escolhe um voxel por raio: ele mapeia uma curva de opacidade e cor por faixa de HU. Você decide que osso fique opaco e claro, que tecido mole fique semitransparente, que o ar suma — e o software compõe uma vista 3D com todos os voxels contribuindo. É a imagem "bonita" da angio-TC, do arcabouço ósseo e de planejamento cirúrgico. Lembre que o VR é uma representação dependente dos ajustes: mudar a curva muda o que aparece, então ele ilustra, não mede.

Vale conhecer dois parentes. O SSD (shaded surface display) é mais antigo e mostra só a superfície acima de um limiar de HU, com sombreamento — simples, mas joga fora a informação interna. E o MPR curvo (CPR, curved planar reformation) "estica" um vaso tortuoso ao longo de uma linha central traçada por ele, achatando toda a artéria num plano só — ótimo para ver a luz de coronárias, renais ou carótidas sem o vaso escapar do corte. Todos herdam a mesma dependência do voxel isotrópico: sem aquisição fina e cúbica, a saída 3D sai serrilhada.

Uma nota sobre valores: as espessuras de slab, as curvas de VR e os limiares de SSD são típicos e variam por serviço, equipamento e protocolo. O raciocínio é o que transfere. E nada disso substitui a MPR bem lida — as projeções e o 3D complementam, não trocam, o exame plano a plano.
