Protocolo de RM de órbitas: saturação de gordura e o nervo óptico
A órbita é quase toda gordura — e gordura brilha. Sem saturá-la, o nervo óptico e qualquer lesão desaparecem no fundo claro. Por isso o exame de órbitas gira em torno de uma decisão técnica: saturar a gordura e alinhar tudo ao nervo óptico. Veja como se planeja.
A órbita é um cone pequeno preenchido por gordura, com o nervo óptico, os músculos extraoculares, o globo e os vasos mergulhados nela. Essa gordura é o desafio central: em T1 e T2 ela é muito clara e "afoga" o que interessa. A chave do protocolo é, portanto, a saturação de gordura — e o alinhamento ao nervo óptico, para segui-lo do globo ao canal óptico. Este guia mostra a lógica do planejamento. É material educacional para técnicos, tecnólogos e estudantes: não substitui o protocolo do seu serviço nem a orientação do fabricante.
Quando esse protocolo é pedido
- Neurite óptica (muitas vezes na investigação de esclerose múltipla) — dor e perda visual.
- Massas orbitárias: intra ou extraconais, do globo, da glândula lacrimal, da bainha do nervo (meningioma, glioma).
- Orbitopatia de Graves (doença tireoidiana ocular) — espessamento dos músculos.
- Pseudotumor/doença inflamatória orbitária; proptose a esclarecer; complicações de sinusite; avaliação de partes moles no trauma.
O coração do exame: saturar a gordura
Sem supressão de gordura, uma lesão realçada pelo gadolínio pode ficar invisível — o realce claro sobre a gordura clara não contrasta. Duas estratégias:
- T2 com saturação de gordura (ou STIR): a gordura fica escura e o edema/lesão do nervo salta. O STIR é robusto quando a saturação espectral falha perto de interfaces ar/osso.
- T1 pós-gadolínio com saturação de gordura: o realce aparece; é o par indispensável do T1 pré-contraste (sem FS) para comparar.
Regra prática: toda série que procura realce ou edema na órbita quer gordura suprimida; a única que costuma ficar sem saturação é o T1 pré-contraste, justamente para ler os planos de gordura e a anatomia.
Planejando os cortes: alinhar ao nervo óptico
- Bobina de crânio (ou bobina dedicada), cabeça neutra e centralizada.
- FOV pequeno e cortes finos (2–3 mm) — a órbita é pequena e a resolução importa.

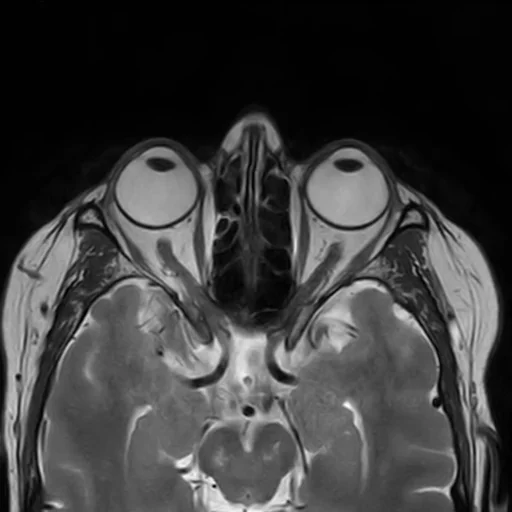

- Axiais planejados no sagital/coronal, alinhados ao trajeto do nervo óptico, para vê-lo em toda a extensão (globo → canal óptico).
- Coronais perpendiculares, para comparar os dois nervos e os músculos extraoculares no mesmo corte (essenciais na neurite e na orbitopatia de Graves).
- Cobrir ambas as órbitas e incluir o quiasma quando a pergunta for da via óptica.
A rotina de sequências
Uma receita típica — que varia por serviço, campo magnético e fabricante:
| Série | Plano | Por que entra |
|---|---|---|
| T1 (sem FS) | Axial | Anatomia e planos de gordura; base para o pós-contraste |
| T2 FS ou STIR | Coronal (+ axial) | Edema do nervo óptico, músculos, lesões — o achado da neurite |
| T1 pós-gadolínio + FS | Axial + coronal | Realce: neurite, massas, inflamação, bainha do nervo |
| DWI (opcional) | Axial | Caracterizar massas; celularidade |
Armadilhas comuns
- Esquecer a saturação de gordura: o realce/edema some no fundo claro — a lesão passa batida.
- Saturação espectral falhando perto de ar/osso: prefira STIR quando a FS ficar irregular.
- Não alinhar ao nervo óptico: o nervo "entra e sai" do corte e some em trechos.
- Movimento ocular: oriente o paciente a manter os olhos fechados e parados (ou fixar um ponto) — o globo se mexe muito.
- FOV grande / cortes grossos: perde a resolução que a órbita exige.
- Segurança de RM: triagem de corpo estranho metálico intraocular é crítica (veja segurança em RM).
Checklist rápido
- Bobina de crânio/dedicada, cabeça centralizada; triagem de segurança (corpo estranho ocular!).
- FOV pequeno, cortes finos, cobrindo as duas órbitas.
- Axiais alinhados ao nervo óptico; coronais perpendiculares.
- T1 pré (sem FS); T2 FS/STIR e T1 pós-gadolínio com FS.
- Orientar o paciente a manter os olhos fechados e parados.
- Incluir o quiasma se a via óptica for a pergunta.
E o simulador, que é de TC?
O exame de órbitas é um estudo de plano e trajeto: seguir o nervo óptico exige entender como um corte oblíquo acompanha uma estrutura curva. Treinar a reconhecer a órbita, os músculos e o nervo em axial, coronal e sagital no Reconstrutor — e a montar o volume na cabeça — transfere direto para posicionar bem os cortes de uma RM de órbitas.
