Protocolo de RM de CAI e ouvido interno: alta resolução no osso temporal
O conduto auditivo interno e o labirinto são milimétricos — e é justamente aí que a RM brilha. Uma sequência 3D fortemente ponderada em T2 transforma o líquor em contraste natural e desenha os nervos e as estruturas do ouvido interno. Veja como se planeja esse exame de altíssima resolução.
Poucos exames de RM dependem tanto de resolução espacial quanto o do conduto auditivo interno (CAI) e do ouvido interno. As estruturas de interesse — os nervos dentro do CAI, a cóclea, o vestíbulo e os canais semicirculares — medem frações de milímetro. A boa notícia é que existe uma família de sequências feita para isso: as 3D fortemente ponderadas em T2, que deixam o líquor muito claro e usam esse brilho como um "contraste" que contorna cada nervo e cada compartimento do labirinto. Este guia mostra a lógica do planejamento. É material educacional para técnicos, tecnólogos e estudantes: não substitui o protocolo do seu serviço nem a orientação do fabricante.
Quando esse protocolo é pedido
As indicações clássicas são:
- Perda auditiva neurossensorial, sobretudo assimétrica, e zumbido unilateral — a pergunta é rastrear um schwannoma vestibular ("neuroma do acústico") e outras lesões do ângulo pontocerebelar (APC).
- Vertigem e síndromes vestibulares, para avaliar o labirinto e o VIII nervo.
- Paralisia facial, seguindo o trajeto do VII nervo.
- Avaliação pré-operatória (implante coclear, por exemplo), em que a patência da cóclea e a presença do nervo coclear importam.

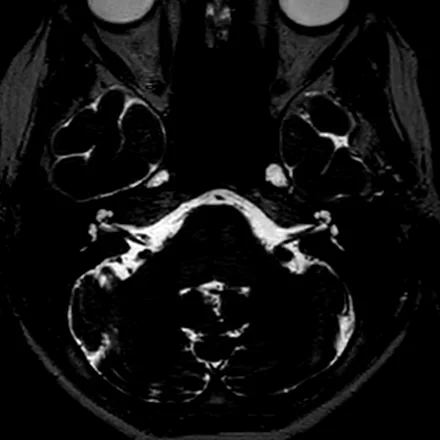

A sequência que faz o exame: 3D T2 de alta resolução
O núcleo do protocolo é uma sequência volumétrica (3D), fortemente ponderada em T2, com voxel submilimétrico e praticamente isotrópico. O nome muda conforme o fabricante, mas o princípio é o mesmo — água/líquor muito brilhante sobre um fundo escuro:
| Tipo | Nomes por fabricante | Ideia |
|---|---|---|
| Gradiente balanceado (bSSFP) | CISS / FIESTA-C · bFFE | Altíssimo sinal do líquor, ótimo para o CAI e o labirinto |
| TSE com driven equilibrium | DRIVE · SPACE · CUBE | T2 volumétrico com bom contraste e menos artefato de suscetibilidade |
Como o volume é isotrópico, você adquire uma vez (em geral no axial) e reformata em qualquer plano — inclusive no corte oblíquo que mostra os quatro nervos. É o mesmo raciocínio de MPR que você treina na TC: um bom volume vale por vários planos.
Os quatro nervos do CAI
Dentro do conduto auditivo interno correm quatro nervos, e a melhor forma de vê-los é um corte sagital oblíquo perpendicular ao eixo do CAI — um reformat do volume 3D. Nesse "corte em cruz" a disposição típica é:
- Facial (VII) — ântero-superior;
- Coclear — ântero-inferior;
- Vestibular superior — póstero-superior;
- Vestibular inferior — póstero-inferior.
Reconhecer os quatro e conferir se todos estão presentes e simétricos é parte central da leitura — daí a importância de reformatar perpendicular a cada CAI separadamente (os dois lados quase nunca estão no mesmo ângulo).

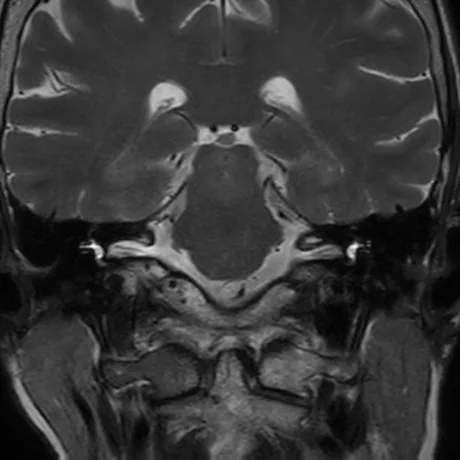

O labirinto e o plano coronal
As mesmas sequências desenham o labirinto membranoso: a cóclea (com suas voltas), o vestíbulo e os três canais semicirculares (lateral, superior e posterior), todos claros pelo líquido que contêm. O plano coronal complementa o axial: ajuda a acompanhar o trajeto do CAI, a comparar os dois lados e a avaliar o canal semicircular superior e a cóclea.
Planejamento e cobertura
- Bobina de crânio, cabeça neutra e bem centralizada — simetria é tudo quando se comparam os dois ossos temporais.
- FOV pequeno e matriz alta: a resolução no osso temporal se paga com FOV justo. FOV grande demais joga fora o detalhe que é a razão do exame.
- Cortes finos (submilimétricos) no volume 3D; cubra de acima do canal semicircular superior até abaixo da cóclea, incluindo os dois CAI.
- Adquira o volume no axial e reformate o sagital oblíquo (quatro nervos) e o coronal a partir dele.
Contraste: quando entra o gadolínio
A sequência 3D T2 de alta resolução rastreia o schwannoma sem contraste — uma lesão sólida aparece como uma falha (preenchimento) na cisterna/CAI que deveria ser clara. Muitos serviços fazem esse rastreio só com T2. O gadolínio (T1 fino) entra quando se quer confirmar/caracterizar uma lesão do APC, procurar um schwannoma intracanalicular pequeno ou avaliar realce (labirintite, neurite). É decisão do protocolo/serviço; o técnico garante os cortes finos e alinhados para a comparação valer.
Armadilhas comuns
- FOV grande demais: perde a resolução que é o objetivo do exame — mantenha o FOV justo ao osso temporal.
- Não cobrir os dois CAI ou posicionar a cabeça torta: inviabiliza a comparação lado a lado.
- Reformatar num ângulo só para os dois lados: cada CAI pede seu próprio corte perpendicular.
- Volume parcial nos cortes finos: uma estrutura minúscula pode "sumir" entre voxels — reformate e confira em mais de um plano.
- Movimento nas aquisições 3D longas — explique o exame e imobilize.
- Segurança de RM: triagem de implantes cocleares/auditivos é crítica justamente nessa população (veja segurança em RM).
Checklist rápido
- Bobina de crânio, cabeça neutra e centralizada; triagem de segurança (implantes auditivos!).
- Volume 3D T2 de alta resolução (CISS/FIESTA ou DRIVE/SPACE) no axial.
- FOV pequeno, matriz alta, cortes submilimétricos; cobrir os dois CAI.
- Reformatar o sagital oblíquo ⟂ a cada CAI (os quatro nervos) e o coronal.
- Conferir simetria e presença das estruturas nos dois lados.
- T1 ± gadolínio se houver suspeita de schwannoma/massa do APC ou realce.
